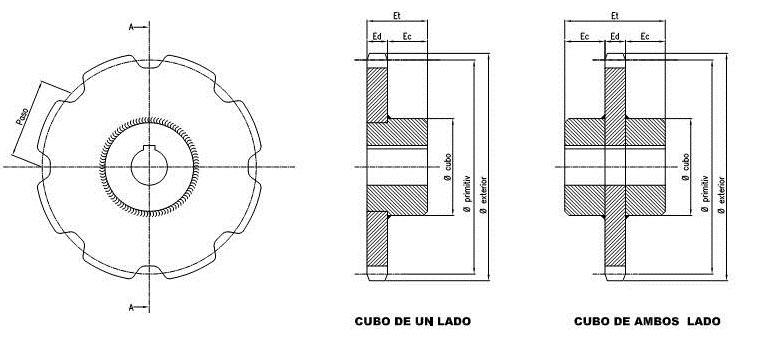

Coronas enteras para cadenas de placas

Coronas motrices Entera, para cadena de placas, Dentado construido en chapa SAE 1045, cortadas por oxicorte, y mecanizadas en CNC, templadas por inducción en zona de rodadura, con cubos SAE 1010 soldado de un solo lados o de los dos lados.

A pedido: con alojamiento para eje, chavetero y roscado para prisioneros.

coronas enteras placas

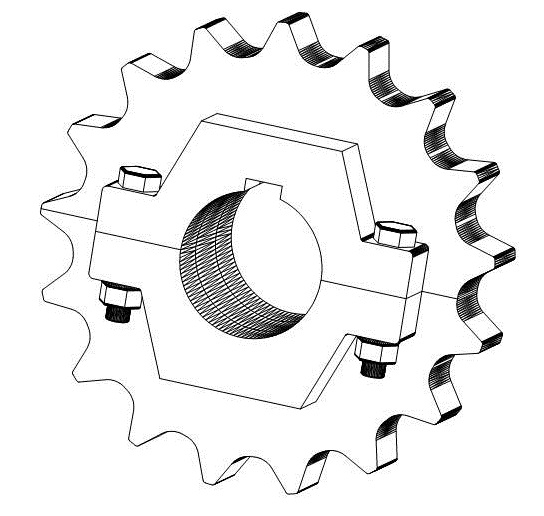

Coronas bipartidas para cadenas de placas

Coronas motrices, bipartida, Dentado construido en chapa SAE 1045, cortados por oxicorte y Mecanizados en CNC, templados por inducción. Con cubos en SAE 1010 soldados a ambos lados y abulonados.

A pedido:

Bipartida con corte Quebrado
Alojamiento para eje, chavetero y roscado para prisioneros.
Descarga para productos de difícil escurrimiento
Materiales Aisi 304, Aisi 316. Etc

20161205 080708

Coronas bipartidas en equipo doble cadena

Tablas de Calculo de Engranajes

SPR: DATOS POR MODELO DE CADENA Y CANTIDAD DE DIENTES (Z) MAS COMUNES

Fórmula para cálculos Ø primitivo Dp = paso / sen (180/Z)

Cadena	Paso	Z	De	Dp	Ed
SPR 8	101.6	7.5	263	249.79	21
		8	280	265.49
		9	310	297.06
		10	342	328.78
	152.4	7.5	390	374.69
SPR 12	101.6	8	280	265.49	25
		10	345	328.78
		13	441	424.54
	152.4	7	367	351.25
		7.5	390	374.69
		8	414	394.24
		8.5	438	421.88
		9	462	445.59
SPR 18 / SRP 23	101.6	8	286	265.49	31
		10	350	328.78
		12	413	392.55
	152.4	6	325	304.80
		6.5	326	328.94
		7.5	395	374.69
		8.5	442	421.88
		9	466	445.59
		9.5	490	469.36
		10	515	493.18
		10.5	538	517.04
		12	610	588.83
		12.5	635	612.81
SPR 32	152.4	7.5	396	374.69	31
		8.5	447	421.88
		9	473	445.59
		10	421	493.18
		10.5	545	517.04
		12	616	588.83

WH: DATOS POR MODELO DE CADENA Y CANTIDAD DE DIENTES (Z) MAS COMUNES

Layout Engranajes

Coronas Motriz diente de paso ( Ejemplo Z=8)

+

Coronas Motriz diente de ½ paso ( Ejemplo Z=8,5)

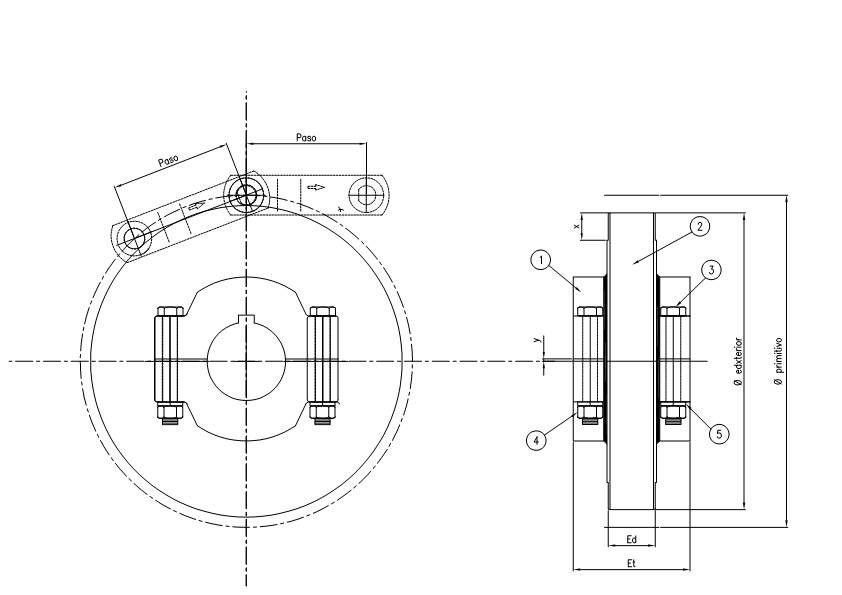

Coronas Tensora Lisa

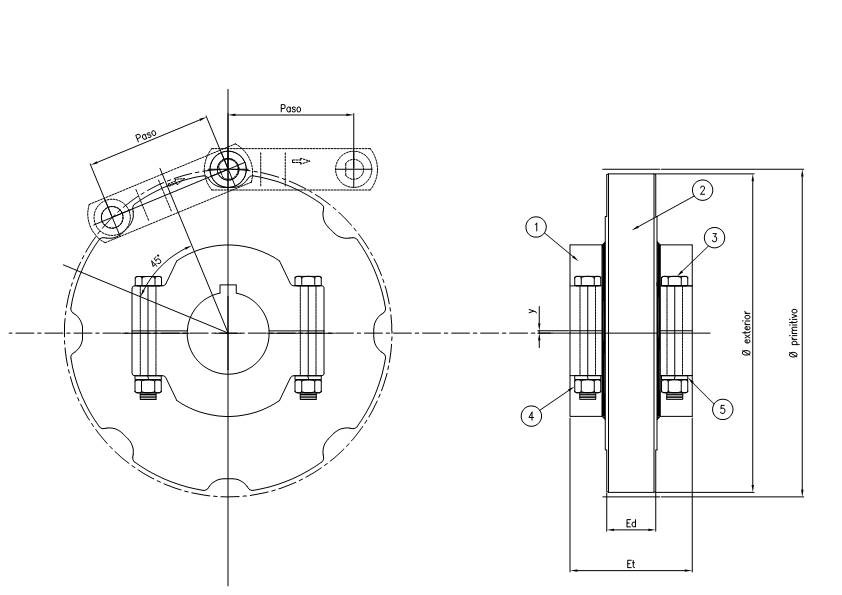

Coronas Tensora de Diente Bajo

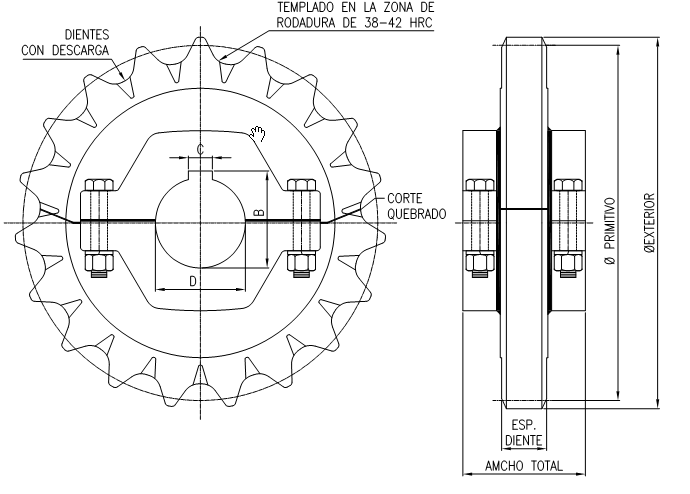

Corona Motriz Con Corte QUEBRADO

Corona Motriz dientes con descarga

Engranajes para Cadenas Forjadas

Todas las ruedas enunciadas son construidas en SAE 1045 bonificado. Se mecanizan uno a uno todos sus dientes en ambos flancos y luego se templan por inducción.

Tabla: Engranajes por Tipo de Cadena Forjada

Cadena	Paso	Z	De	Dp	A	Tornillos
C10	102	8	285	266,5	----	8 x ½” W
C10	102	11	380	362	265	8 x ½” W
C14	142	8	402	371	240	8 x 5/8” W
		9	446	415,2	280
		10	490	459,5	295
C15	152,4	8	432	398,8	240	8 X 5/8” W
		9	479	445,6	280
		10	526	493,2	295
C28	142	8	406	371	240	8 x ¾” W
		9	450	415,2	280
		10	490	459,5	295
		11	539	504	360
		12	583	548,6	415
		13	628	593,3	470
		14	670	638,1	480
C 45	142	9	404	415,2	280	8 x ¾” W
		11	536	504	360
		13	622	593,3	450
		17	813	772,8	610
C 50	200	8	582	522,6	360	8 x 5/8” W
C 70	142	13	631	593,3	415	10 x ¾”
		14	670	638,1	475
		16	766	728	560

Coronas ASA con perno fusible

+
