rectas

acodadas

SPR Acodada con Paletas Soldadas

Listado de Cadenas SPR Standard

Modelo	Tipo	Carga Rotura	Paso	Peso x Mt. Lisa	Luz Interior	Buje		Perno		Placa
		Carga Rotura	Paso	Peso x Mt. Lisa	Luz Interior	Ø BUJE	FIJACION	Ø PERNO	FIJACION	ESPESOR	ALTO	TRATAMIENTO TERMICO
			P		C	B		D		E	H
		Ton	mm	Kg	mm	mm		mm		mm	mm
SPR 8	RECTA	8	101,6	8,5	26,0	17	CL	12	2 CH	4,7	38,1	NO
			140	8,5
			150	7
			152,4	7
SPR 12	RECTA	12	101,6	11,5	31,0	20	CL	14	2 CH	6,35	44,4	NO
			140	9							38,1
			150	8,5
			152,4	8,5
SPR 18	RECTA ACOD	18	101,6 150 152,4	13,8 11,5 11,5	38,1	26	CL	18	2 CH	7,9	50,8	NO
SPR 23	RECTA	23	101,6 150 152,4	20,5	38,1	26	CL	18	2 CH	9,5	50,8	NO
SPR 23	ACOD	23	101,6 150 152,4	20,5	38,1	26	CL	18	CA + CH	9,5	50,8	NO
SPR 32	RECTA	32	150 152,4	25	38,1	35	CL	20	2 CH	9,5	63,5	NO
	ACOD	32	150 152,4	25	38,1	35	CL	20	2 CH
	ACOD	32	150 152,4	25	38,1	35	SOL	20	CA + CH
SPR 36		36	150 152,4	36	38,1	38,1	CL	28	2 CH	9,5	76,2	NO
SPR 50		50	150 152,4		50,8	36	CL	22	2 CH	12,7	50,8	NO
SB 175	ACOD	50	152,4	22	60,5	44,4	CL	28,2	CA + CH	15,8	76,2	SI

spr recta

Cadena SPR Recta

Cadena SPR Acodada

Imagen3

Tabla 3 Listado de Cadenas WH Standard

						Buje		Perno		Placa
Modelo	Tipo	Carga Rotura	Paso	Peso por Metro Lisa	Luz Interior	Ø Buje	Fijación	Ø Perno	Fijación	Espesor	Alto	TT
			P		C	B		D		E	H
		Ton	mm	Kg	mm	mm		mm		mm	mm
WH 78	ACO	11	66,27	6	38,1	22,4	SOL TOPE	12,7	CA+CH	6,35	28,7	SI
WH 784	ACO	11	101,6	6	38,1	22,4	SOL TOPE	12,7	CA+CH	6,35	28,7	SI
WH 124	ACO	25	101,6	10	52,3	36	SOL TOPE	19,05	CA+CH	9,52	38,1	SI
WH 106	ACO	25	152,4	10	51,6	36,5	SOL TOPE	19	CA+CH	9,52	38,1	SI
WH 32R	ACO	32	153,67	10,5	48,0	30	SOL TOPE	25,4		12,7	50,8	SI
WH 45	REC	45	152,4	19	72	38,1	SOL TOP	25,4	CA+CH	12,7	50,8	SI
WH 45R	ACO	50	153,67	19	72,0	38,1	SOL TOPE	25,4	CA+CH	12,7	50,8	SI
WH 106	ACO	25	152,4	9,6	51,0	35	SOL TOPE	19	CA+CH	9,5	38,1	SI
WH 111	REC	40	120,6	10	66,4	36	SOL TOPE	19	CA+CH	9,5	50,8	SI
WH 124	ACO	25	101,6	14	52,3	36,58	SOL TOPE	19,05	CA+CH	9,5	38,1	SI
WH 132	ACO	50	153,67	21	84,6	44,4	SOL TOPE	25,4	CA+CH	12,7	50,8	SI
WH 157	ACO	65	153,67	23	84,6	44,4	SOL TOPE	28,6	CA+CH	15,8	63,5	SI
WH 159	ACO	80	153,67	33	86,0	50,8	SOL TOPE	31,7	CA+CH	15,8	76,2	SI

Abreviaturas: TT: Tratamiento Térmico, ACO: Acodada, REC: Recta, SOL TOPE: Soldadura a Tope

Los modelos indicados pueden fabricarse con pernos tratados inductivamente en la zona de trabajo, agregando mayor dureza al desgaste para alargar la vida útil del perno, quedando el resto de la sección con menor dureza y mayor tenacidad.. En ese caso, la denominacion de la cadena pasa a llamarse WHX (WHX132, WHX157,etc…)

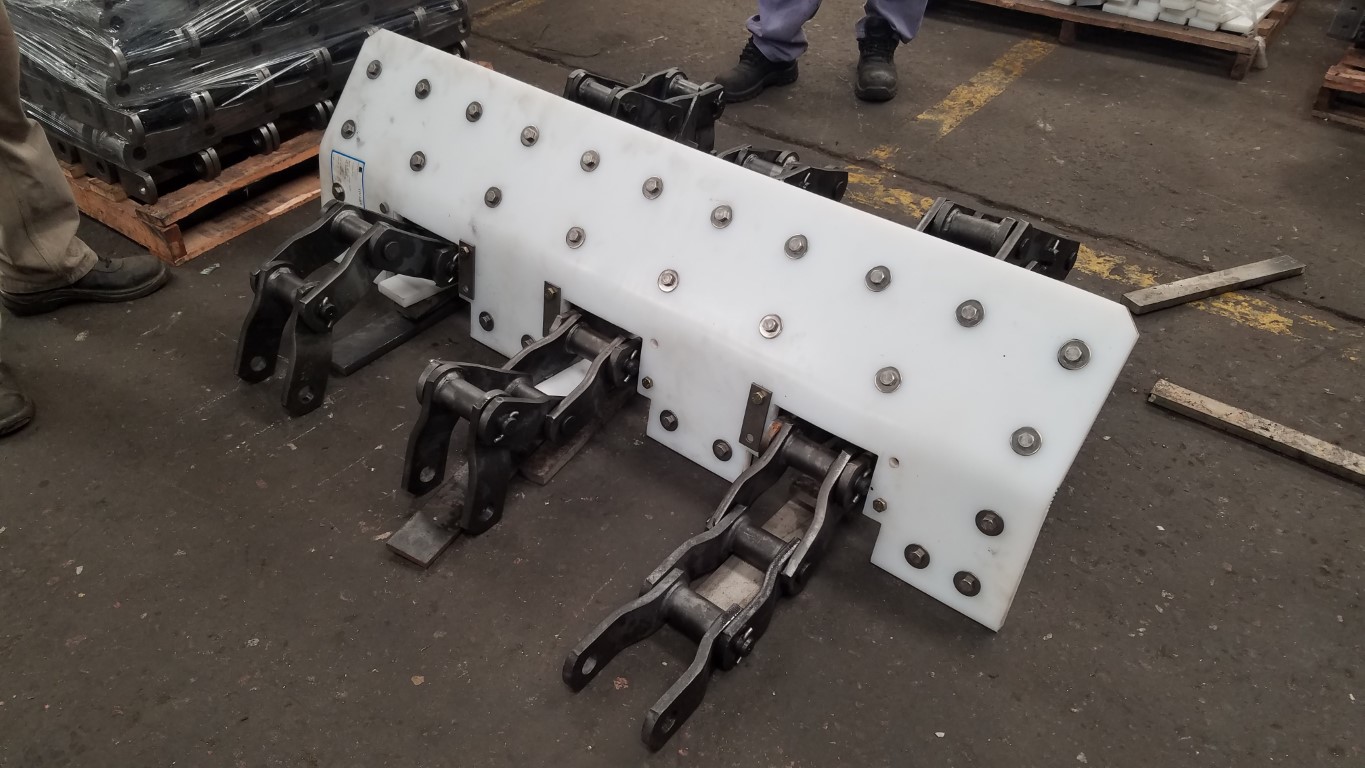

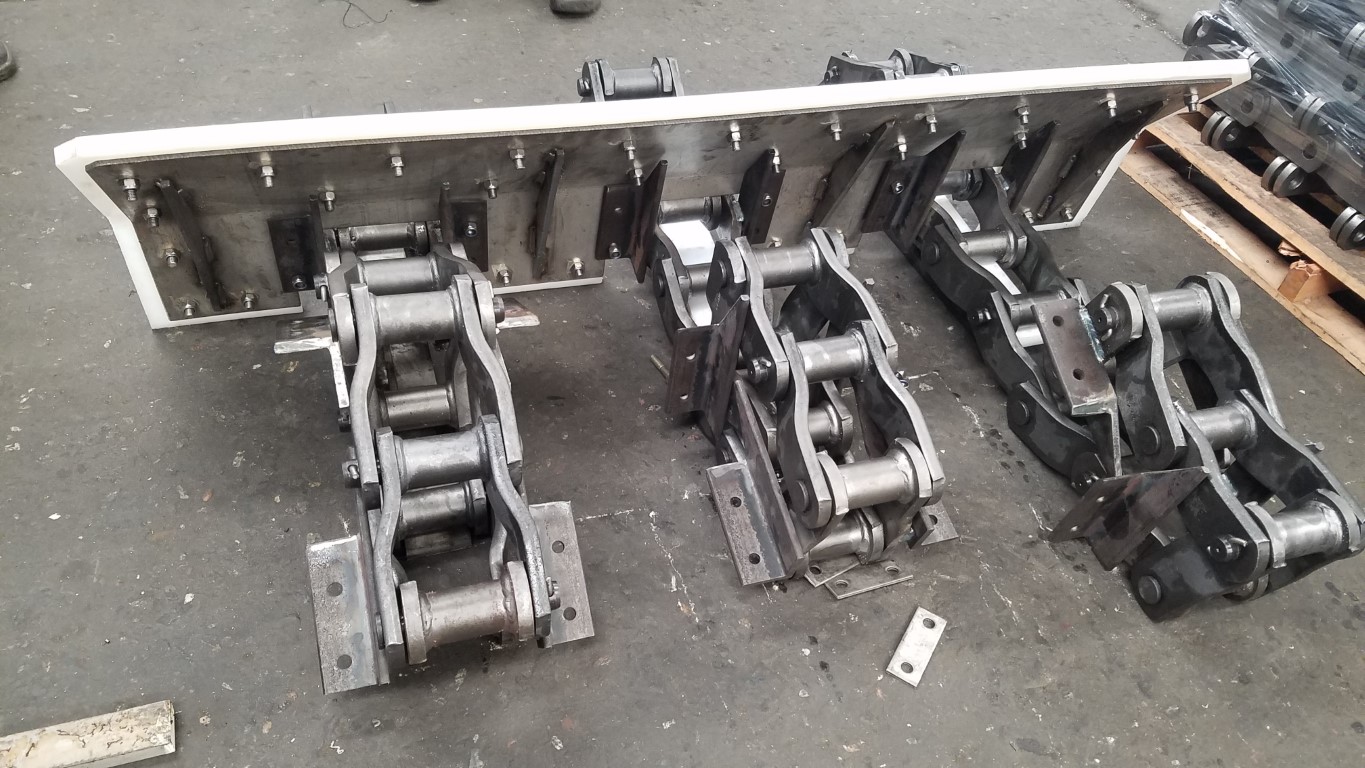

Tramo de cadena WHX159 Ramal Triple con Paleta BF en Inoxidable

Tramo de Cadena WH132 con Paletas Soldadas		Tramo de Cadena WH132 con Ángulos Soldadas

Cadena WH124 fabricada íntegramente en Acero Inoxidable

Livianas

Cadenas Transportadoras Perno Solido Livianas de Rodillos

Buje

Perno

Rodillo

Placa

Materiales

SAE 1212

SAE 4140

SAE 1212

SAE 1045

Modelo

Tipo

Carga Rotura

Paso

Peso por Metro Lisa

Luz Interior

Ø Buje

Fijación

Ø Perno

Fijación

Ø Rodillo

Fijación

Espesor

Alto

Ton

SPT 3

3x3

REC

76,2

15,8

12,7

CL-LISO

REM.

31,7

3,2

25,4

3x4

101,6

2,5

3x5

127

2,3

3x6

152,4

2,1

SPT 8

8x4

REC

101

6,6

CL-REBAJE

47,6

4,7

38,1

8x5

127

5,7

8x6

152,4

5,3

8x8

203,2

4,7

SPT 12

12x6

REC

152,4

5,0

26,0

15,8

68,0

7,9

50,8

12x8

203,2

6,0

Abreviatura: REC: Recta

Los pernos pueden ser:

Remachados de ambos lados
Con cabeza de un lado y remachados del otro.

Pesadas

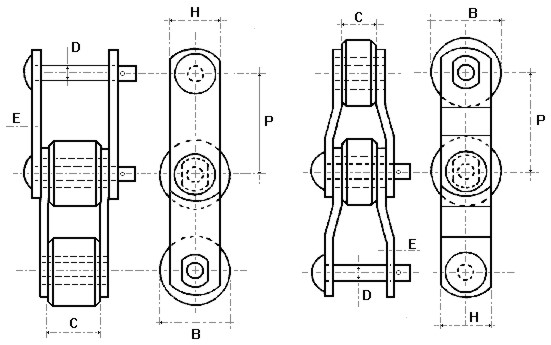

SPT Pesadas de Rodillos Diagrama

Cadenas Transportadoras Perno Solido Pesadas de Rodillos

Tabla Cadenas Transportadoras Perno Solido Pesadas de Rodillos

Cadena	Paso	Carga Rotura	Peso por Metro	Ø B	C	Ø D	E	H
Cadena	Paso	Ton	Kg	Ø B	C	Ø D	E	H
188	66,27	11,35	5,7	22,2	27	12,7	6,35	28,4
131	78,1	18	11	32	33,4	15,8	9,5	38,1
110	152,4	18	9,4	32	54	15,8	9,5	38,1
102 B	101,6	18	10,3	25,4	54	15,8	9,5	38,1
111	120,9	22	15,2	36	66,6	19,05	9,5	50,8
124	101,6	20,88	12,1	36	41,4	19,05	9,5	38,1
132	153,6	22,7	21,6	44,4	84,2	25,4	12,7	50,8
150	153,6	35	24,7	44,4	84,2	25,4	12,7	63,5
WH 45	152,4	45	20	38,1	72	25,4	12,7	50,8
WH 70	180	70	30	44,4	80	28,6	12,7	76,2
WH 90	180	90	39	50,8	80	31,7	15,8	76,2

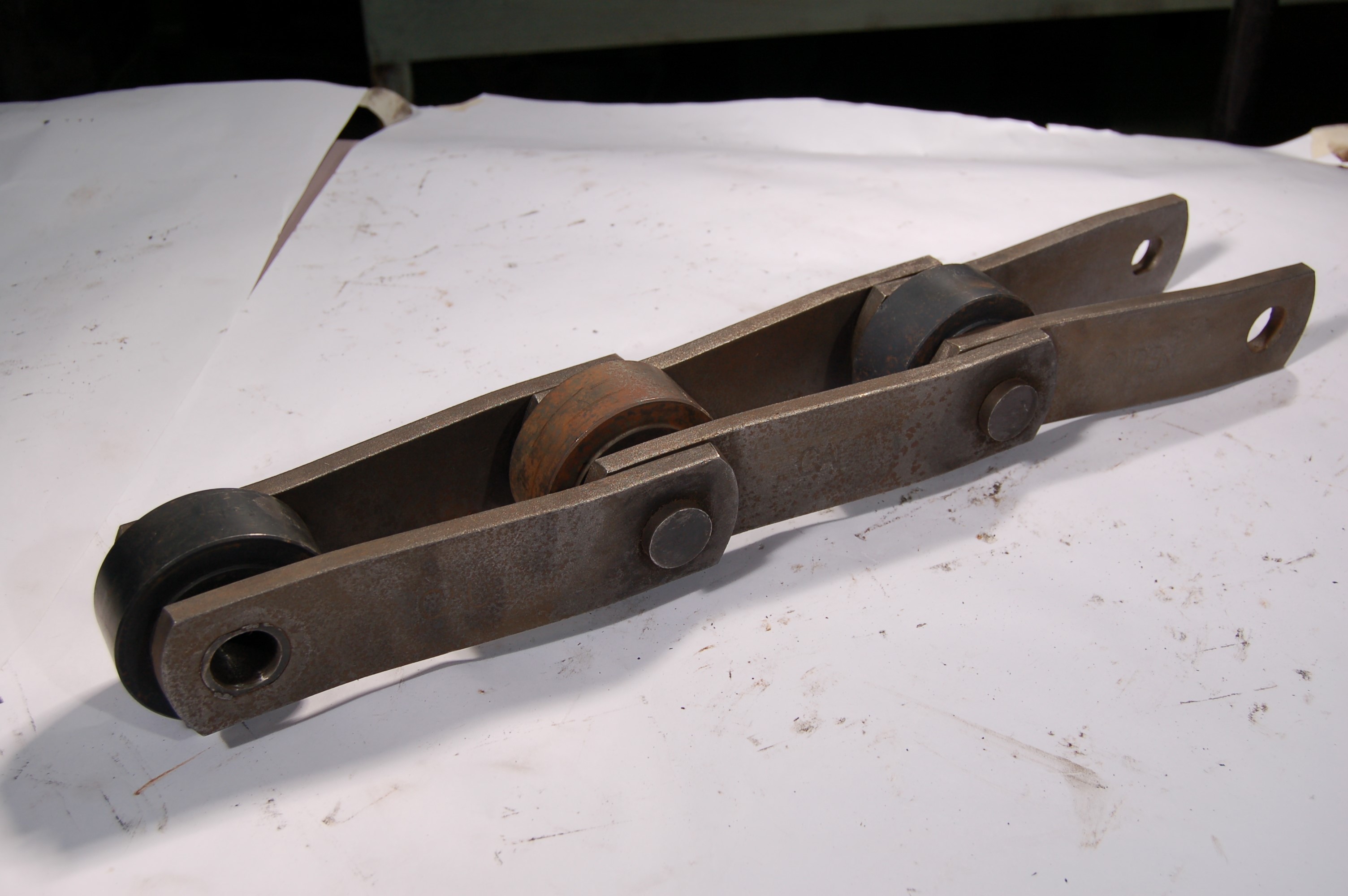

SPT Pesadas de Rodillos Imagen

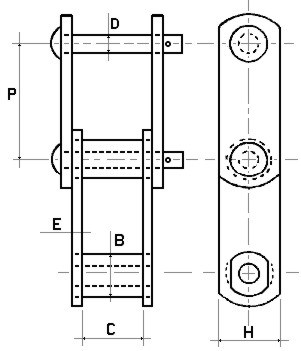

SPT Pesadas de Bujes Diagrama

Cadenas Transportadoras Perno Solido Pesadas de Bujes

Listado Cadenas Perno Solido Pesadas de Bujes

Cadena	Tipo	Paso	Carga Rotura	Peso por Metro	Ø B	C	Ø D	E	H
Cadena	Tipo	Paso	Ton.	Kg.	Ø B	C	Ø D	E	H
996	1	152,4	31,78	17,60	69,9	38,1	19,05	9,5	50,8
1113	1	102,62	12,7	11,3	50,8	32,5	15,8	7,9	38,1
2178	1	152,4	38,6	22,8	69,9	38,9	22,2	9,5	57,2
2188	1	101,6	12,7	10,4	44,4	32,5	15,8	7,9	38,1
2184	2	152,4	31,7	17,9	76,2	35,1	22,2	9,5	50,8
2198	1	152,4	45,4	27,1	69,9	38,9	22,2	12,7	57,2
2800	1	203,2	56,7	39	88,9	45,2	25,4	12,4	69,9

SPT-PH - Perno Hueco Con Rodillos o Bujes

SPT PH Diagrama

Cadenas Transportadoras Perno Hueco con Rodillos

Listado Cadenas Perno Hueco con Rodillos

						Buje		Perno		Rodillo		Placa
Modelo	Tipo	Carga Rotura	Paso	Peso por Metro Lisa	Luz Interior	Ø Buje	Fijación	Ø Perno	Fijación	Ø Rodillo	Fijación	Espesor	Alto	TT
			P		C	B		D		E		E	H
		Ton	mm	Kg	mm	mm		mm		mm		mm	mm
SPT 2	REC	2	38,1	1,3	12,7		CL	6,5	REM	25,4		2,5	20	NO
			50,8	1,6
			76,2	2,0
SPR 2,7	REC	2,7	50,8	6,6	15,8		CL	8,2	REM	31,7		4,7	25,4	NO
			76,2	5,7
			101,6	5,3
SPR 5,3	REC	5,3	76,2	5,0	19,0		CL	13,2	REM	47,6		4,7	38,1	NO
			101,6	6,0
			152,4	7,0
SPR 10	REC	10	101,6	11,0	25,4		CL	19,3	REM	68,0		7,9	50,8	NO
			152,4	13,5

Cadenas Estampadas de Placas
