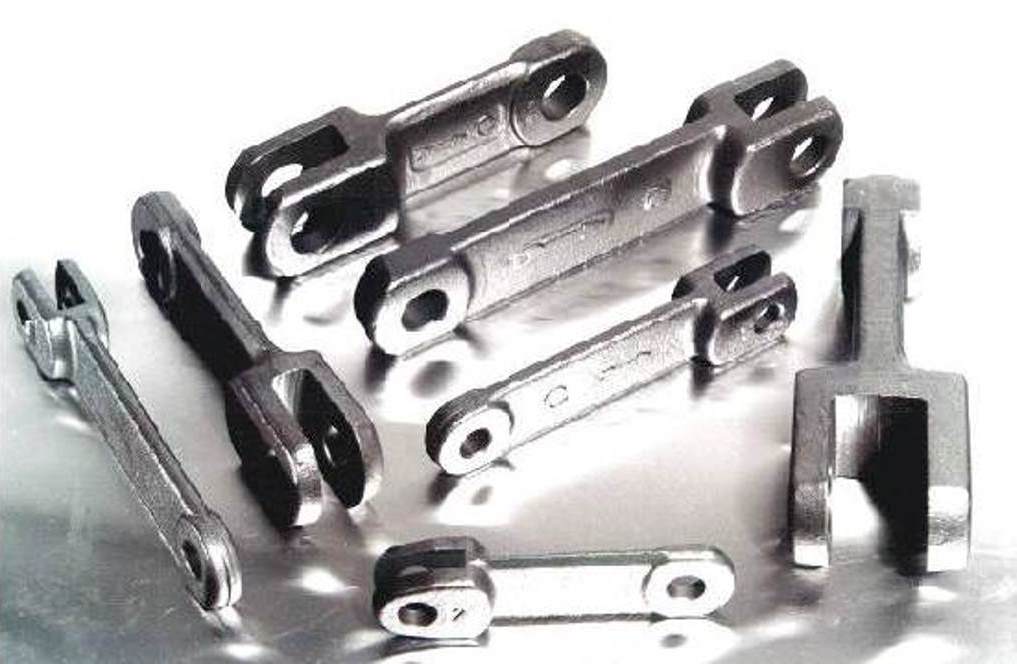

Cadenas Forjadas

Las cadenas forjadas CADEN son construidas en aceros aleados con tratamientos térmicos adecuados para obtener un óptimo balance entre resistencia al desgaste, carga de rotura y tenacidad del eslabón para responder antes cargas axiales.

Todas las cadenas son forjadas en aceros aleados de temple o cementación según el modelo.

El ancho del accesorio es a pedido, siendo el proceso de soldadura con precalentamiento y enfriamiento controlado. Realizado en celda de soldadura por robot.

Respecto a la geométrica del accesorio, pueden ser para transportadores horizontales o bien combinados en los cuales se sueldan planchuelas, cuadrados y chapas en AISI 304.

Tabla 1 Listado Cadenas Forjadas Standard

Cadena modelo	Peso /mt.	C/R	Paso	Ø D	E	F	G	H	I	L	Sentido	Material			Aran- dela
Cadena modelo	Kg/m	Tn.	Valores expresados en milímetros								Sentido	Eslabón	Perno	Seguro	Aran- dela
C 10	3,5	14	102	14	6	8,3	24	35	7,4	135,5		SAE 4140 T-R	SAE 4140 T-R	SAE 1010	NO
C 14	4,5	14	142	14	8	13	31	35	12	178		SAE 8620 C,T,R,G	SAE 8620 C,T,R,G	SAE 1010 Ídem C10	NO
C 14 Perno Especial	4,5	14	142	14	8	13	31	35	12	178		SAE 8620 C-T-R-G	SAE 4140 T-R	SAE 1010 Ídem C10	NO
C 14 con Cabeza	4,5	14	142	14	8	13	31	35	12	178		SAE 8620 C-T-R-G	SAE 8620 C-T-R c/cabeza	CHAVETA INOX Ø 3	NO
C 28 sin Traba	10	28	142	25	12	20	43	51	19	196,2		Din20MnCr5 C-T-R-G	SAE 8620 C-T-R	SAE 1010 DIST-GALV	NO
C 28 sin Traba	10	28	142	25	12	20	43	51	19	196,2		Din20MnCr5 C-T-R-G	AISI 420 T-R	SAE 1010 DIST-GALV	NO
C 28 con Traba	10	28	142	25	12	20	43	51	19	196,2		Din20MnCr5 C-T-R-G	SAE 8620 C-T-R	TRABA	SI
C 45	7	45	142	20	11	18	38	44	17	187		SAE 4140 T-R	SAE 4140 T-R	SAE 1010 Idem C50	SI
C 50	8	50	200	22	11	20	45	45	19	250		SAE 4140 T-R	SAE 4140 T-R	SAE 1010 Idem C45	NO
C 50R	17	50	142	25	15	30,9	61,7	50	28,5	195,3		Din20MnCr5 C-T-R-G	SAE 8620 C-T-R	Idem C28	NO
													AISI 420 T-R
													SAE 4140 T-R
C 50L	10	50	142	25	12	20	43	51	19	196,2		SAE 4140 T-R-G	C28	Idem C28	NO
C 60 con Traba	4	14	152,4	14,2	8	13	27	38	12	187		SAE 8620 C-T-R-G	SAE 8620 C-T-R	TRABA	NO
C 60 con Traba	4	14	152,4	14,2	8	13	27	38	12	187		SAE 8620 C-T-R-G	AISI 420 T-R	TRABA	NO
C 70	16	70	142	25	18	33,7	82	51	32	197		SAE 4140 T-R-G	SAE 4140 T-R	Idem C28	Opcional

Abreviaturas: C-T-R-G: Cementado, Temple, Revenido y Granallado. T-R: Temple y Revenido. T-R-G: Temple, Revenido y Granallado. DIST-GALV: Distensionado y Galvanizado

Ilustración 1 Cadena Forjada Sin Traba - Perno con 2 Seguros

Ilustración 2 Cadena Forjada Con Traba - Perno con Cabeza y Chaveta

Ilustración 3 Cadena Forjada Reforzada CADEN 70
